Quy trình lắp đặt điều hòa âm trần Hitachi gas R410A chuẩn

13:37 22/01/2021

Điều có thể dễ dàng nhận thấy xu hướng công nghệ các hãng điều hòa không khí phát triển trong 5 năm trở lại đây:

1. Chuyển sang sử dụng sản phẩm sử dụng công nghệ inverter – tiết kiệm điện

2. Chuyển sang sử dụng môi chất làm lạnh mới gas R410a, và gas R32. Trong đó các hãng điều hòa cao cấp như Panasonic và Daikin chuyển sang dùng gas R32. Còn lại các hãng giá rẻ: Hitachi, Gree…dùng gas R410

Bài viết sau oantuti.vn sẽ cung cấp cho các bạn quy trình lắp đặt điều hòa âm trần cassette Hitachi gas R410A chuẩn:

Bước 1: Lắp dàn lạnh cho máy lạnh âm trần Cassette

Việc lắp dàn lạnh máy âm trần Hitachi phức tạp hơn rất nhiều so với lắp máy treo tường vì máy âm trần sẽ có kích thước lớn hơn, cồng kềnh và nặng hơn, máy treo tường thì bắt trực tiếp lên tường phẳng cò âm trần thì treo trong không gian phòng và phần máy thì âm trong trần của căn phòng. Vì vậy khi lắp dàn lạnh đòi hỏi người thợ phải có tay nghề cao và làm việc phải có tính chuyên nghiệp để đảm bảo các yếu tố sau:

– Định vị chính xác dàn lạnh trong không gian lên trần để lấy dấu khoan 4 lỗ treo ty.

– Khoan lỗ treo ty phải đảm bảo thẳng hàng và vuông góc với mặt sàn để sau khi gác máy lạnh lên máy không bị xô, lệch trong không gian.

– Bắt bu loong nở phải đảm bảo cực kỳ chắc chắn tránh hiện tượng rơi máy sau này.

– Treo ty bắt dàn lạnh lên phải luôn có đai ốc khóa tránh hiện tượng tự tháo.

– Gác dàn lạnh sơ bộ lên vị trí tương đối.

Bước 2: Lắp đặt dàn nóng cho máy lạnh âm trần Cassette

– Việc lắp dàn nóng của máy lạnh âm trần thì luôn đảm bảo nghiêm ngặt công tác an toàn lao động vì thường dàn nóng của các loại máy âm trần công suất thường từ 4- 6hp nên dàn nóng thường rất nặng. nếu lắp đặt dàn nóng trên cao và đặt trên giá đỡ thì phải có thiết bị nâng hạ và gia cố khung treo dàn nóng phải chắc chắn và có sàn thao tác cho việc bảo trì bảo dưỡng sau này.

– Nếu lắp đặt nhiều dàn nóng tập trung một chỗ thì lưu ý đến vấn đề giải nhiệt của dàn nóng và khu vực xung quanh dàn nóng.

– Các khoảng cách cho phép khi lắp dàn nóng máy lạnh.

Bước 3: Nối ống gas cho máy lạnh âm trần Cassette

– Chiều dài đường ống và chênh lệch độ cao

Ống quá dài, công suất và tuổi thọ của máy giảm

Ống uốn cong nhiều hay sử dụng nhiều co sẽ làm giảm công suất làm lạnh.

Tất cả điều này làm hư hại máy nén(Block).

Yêu cầu luôn chọn đường ống ngắn nhất và tuân thủ các khuyến cáo sau:

1- Độ dài cho phép tối thiểu:     3m

2- Độ dài cho phép tối đa:       30m

3- Độ cao cho phép tối đa:      17m

4- Kích thước ống hơi:            19.05 mm

5- kích thước ống lỏng:             9,52 mm

– Loe ống và nối ống:

Làm sạch ống đồng trước khi loe

Khi cắt ống tránh đè mạnh và cắt sâu

Loại bỏ gờ mép cắt

Loe ống và lắp ống loe vào dàn nóng và dàn lạnh của máy lạnh.

Chỗ nối ống được bọc lớp cách nhiệt polyurethane.

Lực xiết ống 42Nm- ống 15,8mm; 78Nm- ống 19,05mm.

Bước 4: Đấu dây điện cho máy lạnh âm trần Cassette

– Toàn bộ dây phải được nối chắc chắn.

– Tất cả dây điện không chạm vào ống gas hay các bộ phận khác như quạt

– Dây nối giữa dàn nóng và dàn lạnh phải được kẹp bằng kẹp dây.

– Cố định nắp đậy chắc chắn.

– Sử dụng đầu nối tròn để nối dây với khối cấp nguồn, nối dây theo ký hiệu trên máy lạnh.

– Giữ dây theo thứ tự tránh đi dây cản trở các bộ phận khác.

Bước 5: Rút chân không nạp gas thử cho máy lạnh âm trần Cassette

Ngoại trừ dàn nóng đã được nạp ga, dàn lạnh và đường ống phải được rút chân không vì không khí chứa hơi ẩm trong chu trình chất làm lạnh có thể lào hỏng máy nén.

Khi rút chân không khoảng 30 phút và phải đảm bảo kim đồng hồ đo di chuyển về chỉ số – 760mmHg.

Sau khi rút chân không xong thì tiến hành nạp ga thêm cho máy lạnh đối với các máy có chiều dài ống đồng vượt quá giới hạn chiều dài  ống tối đa cho phép. Với các máy mà chiều dài ống không vượt qua giới hạn thì không phải nạp thêm ga. ta chỉ việc mở van ga ra và cho máy chạy thử.

Tuy nhiên kỹ thuật lắp đặt đường ống nhiều thợ kỹ thuật vẫn áp dụng tương tự như dòng gas R22 thông thường. Điều này không đáp ứng đúng yêu cầu về kỹ thuật và đảm bảo chất lượng kỹ thuật lắp đặt. Vì thế chúng tôi xin gửi tới các bạn tài liệu kỹ thuật cần chú ý khi lắp đặt đường ống đồng cho dòng máy điều hòa sử dụng gas R410.

1. Yêu cầu ống dẫn gas

– Gas R410a có áp lực cao gấp 1,6 lần gas R22, do đó yêu cầu lắp đặt ống với độ dầy thích hợp. Ống đồng đề nghị cho máy lạnh sử dụng R410a phải có độ dầy tối thiểu 0.8 mm. Nếu ống mỏng hơn, hệ thống sẽ dễ rò rỉ gas tại các đầu nối do lực ép giảm vì lớp đệm tiếp xúc mỏng

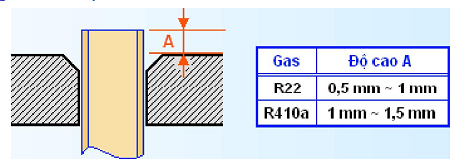

– Yêu cầu lã miệng ống với bộ dụng cụ chuyên cho R410a (bộ dụng cụ này cũng tương thích R22). Vì áp lực gas cao, mặt tiếp xúc phải rộng hơn, do đó độ cao miệng ống so với mặt lã phải tối thiểu 1 mm (Nên sử dụng lá canh để thao tác đúng và nhanh

Yêu cầu lắp đặt đường ống đồng cho máy điều hòa dùng gas R410a1

– Nếu sử dụng ống gas lắp sẵn, phải bảo đảm xúc rửa ống thật sạch bụi, ẩm, vết dầu cũ (Tốt nhất là xúc rửa bằng gas và nitơ)

2. Yêu cầu lực siết đầu nối gas

– Lực siết đầu nối ống gas R410a bằng với lực siết ống gas R22 nên có thể sử dụng khóa chỉnh lực của R22. Lực siết dưới chuẩn sẽ gây rò rỉ, lực siết qua mức sẽ làm nứt ống.

3. Yêu cầu hút chân không đường ống :

– Vì gas R410a là môi chất hỗn hợp của hai loại gas R32 và R125 theo tỷ lệ 50:50, trong đó gas R32 bay hơi nhanh hơn R125. Nếu dùng gas thổi không khí trong đường ống, hỗn hợp gas sẽ không đúng tỷ lệ chuẩn và hệ thống lạnh sẽ giảm hiệu quả. Hút chân không đường ống là quy trình bắt buộc khi lắp đặt.

Hy vọng rằng thông tin trên sẽ hữu ích cho người tiêu dùng đồng hành kiểm soát quy trình cùng thợ kỹ thuật lắp đặt tốt nhất cho sản phẩm của mình.

Nguồn thông tin được cung cấp bởi khóa đào tạo kỹ thuật lắp đặt máy điều hòa do Panasonic Việt Nam cung cấp.
